WEK-TG66激光定位灯检测模体

产品型号：
更新时间：2026-03-18

简要描述：WEK-TG66激光定位灯检测模体,WEK-TG66模拟激光QA模体是一种CT模拟激光QA模体用于完成CT扫描仪和室内激光器的二次特定质量保证检查，符合AAPM TG66的建议。

品牌	为尔康	产地	国产

WEK-TG66激光定位灯检测模体,WEK-TG66模拟激光QA模体详细介绍：

WEK-TG66激光定位灯检测模体,WEK-TG66模拟激光QA模体符合《JJG 1179-2021》

WEK-TG66激光定位灯检测模体,WEK-TG66模拟激光QA模体是一种CT模拟激光QA模体用于完成CT扫描仪和室内激光器的二次特定质量保证检查，符合AAPM TG66的建议。这个标记清晰的工具可以轻松索引到CT表，有助于执行一系列重要的QA检查，包括：

•龙门激光器的对准
•室内激光器的间距和方向
•确认水平和正交工作台方向

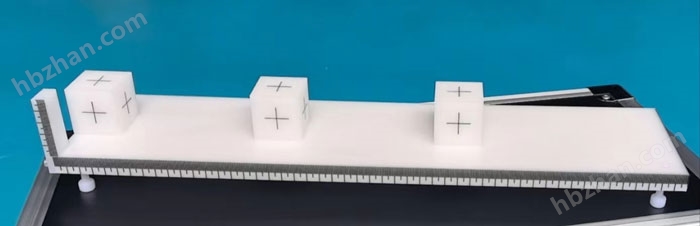

WEK-TG66激光定位灯检测模体

ji guang 定位灯检测模体(见上图):

3个小柱上方各有一组沿三维X、Y、Z方向分布的直径1.0mm的圆孔，圆孔交汇处放置铅球。

WEK-TG66激光定位灯检测模体

机架ji guang 定位系统
机架ji guang 定位系统的测试步骤如下:
a)将机架激光打开，在整个成像范围内，将白纸垂直于冠状面(或矢状面遮挡一侧激光线的局部并评估两侧激光间最大偏差，依次检测机架激光的共面性，若超容差-水需进行调整;
b)将激光质控模体如图2所示摆放在定位床上(模体应放置在床的左右中分位置且垂直于床的长轴线)，使得模体每一个模块的十字线与机架内激光对齐，设置此位置为床坐标y=0:
c）采用最小层厚、层间距进行轴扫;
d）观察扫描图像，查看模体内标记(十字线)之间的位置关系，若内标记清晰地显示在同一层面，则表示机架内横断面激光可准确指示扫描平面且冠状面激光与扫描平面垂直;若内标记同时清晰地出现在非零平面，则表示机架内横断面激光与扫描中心平面平行且冠状面激光与扫描平面垂直;若内标记显示在不同的层面或显示在同一层面的清晰程度不一样，则表示机架内横断面激光与扫描中心平面不平行且冠状面激光与扫描平面不垂直，超容差需进整；
e）在扫描图像中找到中间模块十字线层面，调出扫描图像的网格标记线工具，观察模体十字中心与图像中心的重合性，以此判断内激光指示中心与扫描中心点的重合性；
f）退床观察矢状面激光与中间模块十字线的一致性，以此判断矢状面激光与扫描平面的垂直。

外ji guang 定位系统
1.外激光共面性及移动精度
外激光共面性及移动精度的测试步骤如下:
a)将外激光打开，在整个成像范围内，将白纸垂直冠状面(或矢状面或横断面)激光放置，挡一侧激光线的局部并评估两侧激光间最大偏差，依次检测每个外激光面的共面性，若差需进行调整;
B）将钢尺固定在定位床上，依次检查各方向移动激光的移动精度。各方向检查的移动范围
可能包括临床使用的范围。
2.外激光垂直度与水平度检查
利用激光水平仪,检测横断面激光和矢状面激光的垂直度及冠状面激光的水平度。若不一致进行调整。
