Cirs045B质控模体

Cirs045B近距离放疗QA体模,Cirs045B质控模体是 AAPM TG128 的解决方案

强大的前列腺近距离放疗 QA 程序可确保准确的图像引导和剂量计算。CIRS 045B 型提供了一套完整的解决方案，用于实施经直肠超声引导前列腺近距离放疗的 QA 程序，如 AAPM 任务组 128.1 所推荐的。模体使用户能够检查关键成像参数，例如穿透深度、轴向和横向分辨率、距离、面积、体积和几何一致性与治疗计划系统。模体配有一个水箱，用于将换能器垂直耦合到模体扫描膜。近距离放疗针网格 QA 可以使用 Goldstein 等人指定的水箱内部可用空间来完成。2 水箱有两个倾斜槽，允许模体以 30° 角定位，从而简化了与落地式 TRUS 系统的使用。测试台式 TRUS 系统时，模体膜可以垂直放置。

在成像测试期间，模体位于水箱内部 - 确保一致的声耦合，无需清理凝胶

Cirs045B近距离放疗QA体模,Cirs045B质控 模体参数：

尺寸： 14 x 11 x 7.5 厘米

模型重量： 4 磅（1.5 千克）

外壳材料： PVC 塑料

水箱材料： ABS

膜： 莎纶基层压板

组织模拟材料： Zerdine® 固体弹性水凝胶

ZERDINE® 特性

凝固点：0° C

熔点：高于 100° C

声速：1540 米/秒

其他：兼容谐波成像

内部“N"形网格

目标数量：13

线材：500 微米，尼龙单丝

探针回缩网格

目标数量：5

线材：100 微米，尼龙单丝

间距：0.5 厘米和 1 厘米

体积目标

材料：Zerdine® 凝胶——相对于背景具有高回声

目标 1 的尺寸：~4 cc

目标 2 的尺寸：~9 cc

目标 3 的尺寸：~20 cc

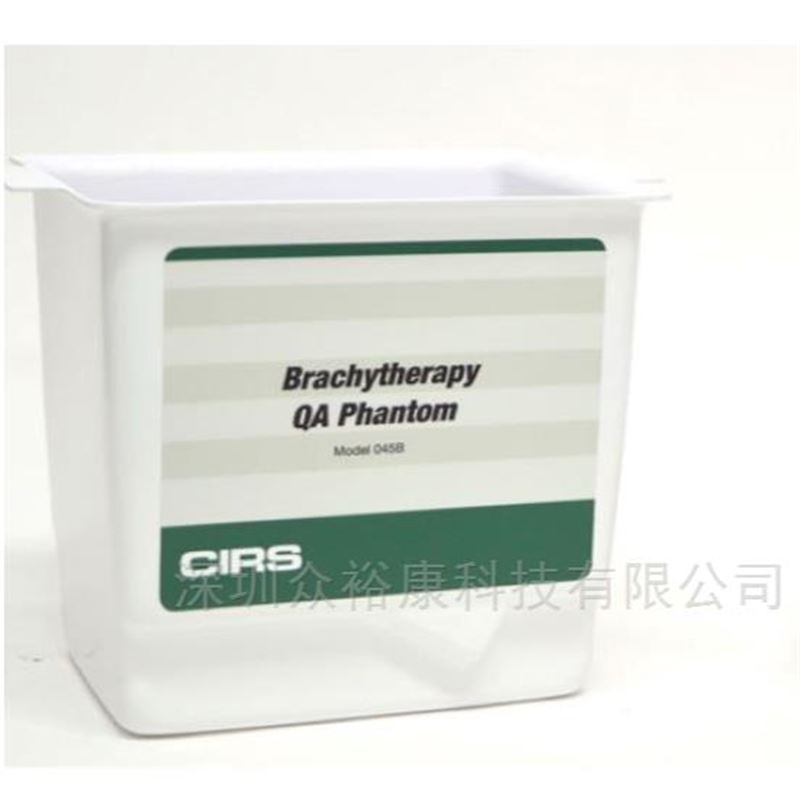

Cirs045B近距离放疗QA体模,Cirs045B质控 模体实物拍摄图：
